高效测试华为DriveONE多合一电驱系统？格雷希尔C9组合板一“连”搞定！

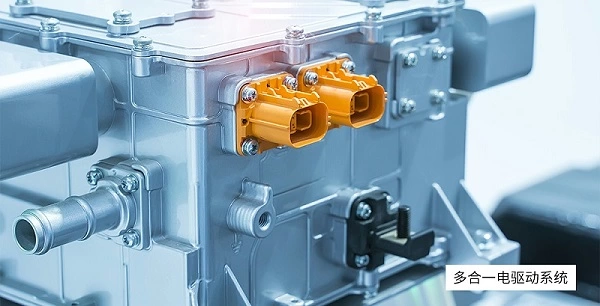

高度集成的多合一电驱动系统（如华为DriveONE）正成为电动汽车的核心动力单元，它将电池控制、动力驱动、车载充电器、减速器等七大关键部件融为一体，显著优化空间布局、降低成本并提升整体效能。然而，这类高度集成系统的测试（涵盖运行、疲劳寿命、电气及系统综合测试）也面临更大挑战。

针对华为DriveONE的严苛测试需求，尤其是其托盘式自动化生产测试线，格雷希尔提供了成熟的C9多路快速接头组合板总成解决方案，并已在华为产线实现规模化应用。该方案的核心价值在于实现“一次连接”的终极目标，大幅缩短测试周期。

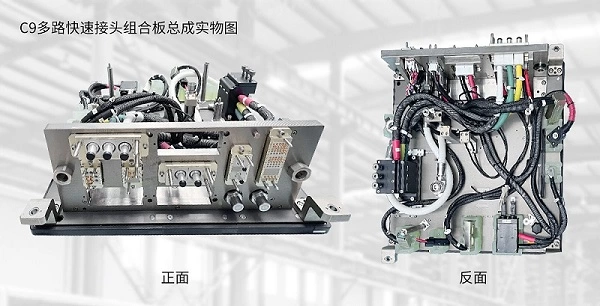

C9组合板：模块化集成，多介质同步连接

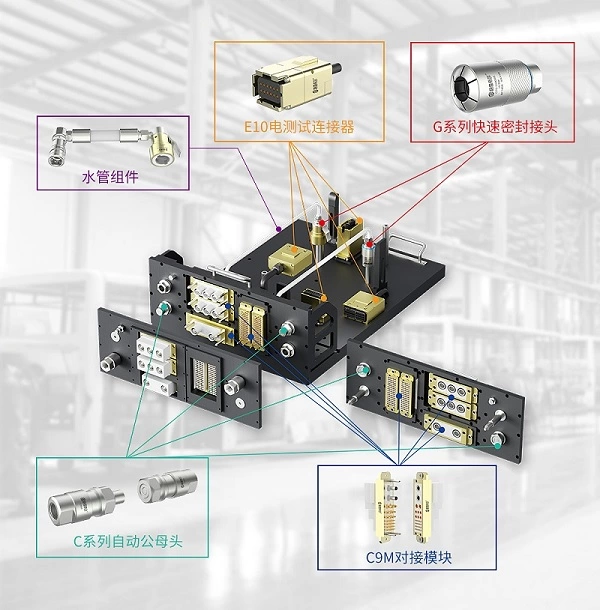

格雷希尔C9组合板是一个高度模块化的解决方案，巧妙集成了C9-EV对接板、多种快速接头（公母接头）、E10电接头及软管组件等核心部件。其最大优势在于能够同步完成大电流、信号电、冷却液、压缩空气等多种介质的管路连接，完美适配DriveONE托盘化自动测试的高效要求。

关键快速接头：精准密封，经久耐用

在DriveONE系统测试中，以下格雷希尔快速接头发挥着关键作用：

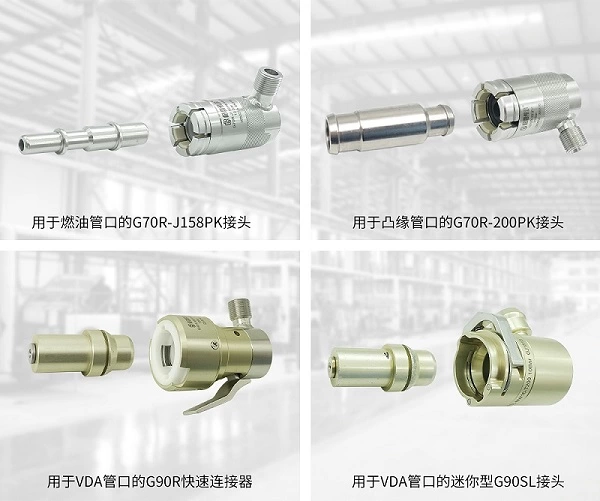

G70R系列： 专为冷却水路、油路、气路等管口的快速密封设计，兼容密封凸缘管口、J2044燃油管口及VDA管口。其L型结构优化空间利用，特别适合狭窄安装环境。

G90系列 (如 G90R, G90SL)： 同样适用于VDA管口，广泛应用于通油、通水/冷却液测试以及气密性测试。同样采用节省空间的L型设计。

这些系列接头的核心部件均采用高品质PEEK工程塑料爪牙，不仅具备卓越的耐高温性能，更能有效保护管件表面免受刮伤，确保长久可靠的使用寿命。

集成化电气测试方案：满足严苛要求

针对DriveONE系统托盘式电气测试（如绝缘耐压、绝缘电阻、电气寿命等），格雷希尔通过C9组合板提供了高度集成化的解决方案：

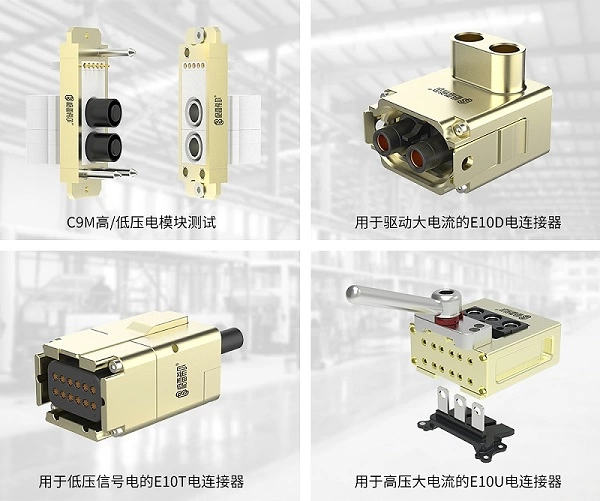

C9对接模块： 采用模块化设计，可根据测试需求（低电流信号、高电压、大电流等）灵活组合，满足多种电压规格。

E10电连接器： 专为高频次插拔设计，具有超长使用寿命，能适配多种电气端口，包括信号端口、各类圆形插针/插孔端口、片状端口、夹片端口、VUW铜排端口、铜鼻子及接线柱等。

将专用于电性能测试的C9对接模块与高可靠性的E10系列电接头集成于统一的C9多路快速接头组合板总成中，能够同步满足UVW高压、驱动大电流及低压信号等复杂的测试需求。该集成方案完全契合华为DriveONE多合一电驱动系统对测试效率、精度及可靠性的严格要求。
