深视智能高精度检测方案：AI服务器散热模块检测

AI大模型迭代加速，CPU/GPU单芯片功耗已从几十瓦跃升至数百瓦，正向千瓦级迈进。芯片结温每升高10℃，寿命下降约50%——散热系统不再是辅助配件，而是算力能否稳定输出的核心防线。散热模块零组件的检测，正是这道防线的第一道关口。

深视智能以全自研的高精度传感器技术，为AI服务器散热系统提供覆盖关键工序的在线全检方案。

一、AI服务器散热部件检测：从抽检走向在线全检

在AI服务器散热部件的制造过程中，尺寸检测模式正在发生根本性转变。过去以离线抽检为主的模式，已无法满足AI服务器对散热可靠性的严苛要求。微米级偏差即可能导致散热失效，抽检的漏检风险不可接受。

当前，AI服务器散热部件的检测正呈现三个趋势：一是从抽检走向全检，二是从离线检测走向在线嵌入，三是从单纯判定合格与否，走向将检测数据实时反馈前道工序，形成“检测-分析-工艺优化”的闭环。

以下是AI服务器散热部件制造中四个典型的检测场景，结合深视智能的产品方案进行详细介绍。

二、AI服务器散热部件典型检测场景

场景一：风扇轴向跳动检测

检测背景

AI服务器散热风扇常年处于高速连续运行状态，对扇叶的平衡性要求极为严苛。扇叶若在制造环节存在跳动偏差，装配后高速旋转时会被离心力急剧放大，导致噪音增大、扇叶磨损加剧、风扇整体寿命缩短，进而影响服务器整机的长期稳定运行。

解决方案

采用深视智能SG系列激光位移传感器，对高速旋转中的风扇进行非接触动态测量，实时获取轴向跳动数据。

推荐型号：SG-050

·88kHz超高采样频率，高速捕捉风扇完整运动轨迹；

·0.1μm重复精度，精准识别细微偏摆变化；

·非接触在线检测，适用于高速自动化产线。

场景二：冷板平面度检测

检测背景

均热板、液冷冷板作为AI服务器液冷系统的重要散热部件，其平面度直接决定与CPU、GPU等发热芯片的贴合效果。如果平面度不足，将导致接触间隙增加，热阻上升，影响热量传导效率；同时，边框厚度及段差尺寸偏差也会影响整体装配一致性。

解决方案

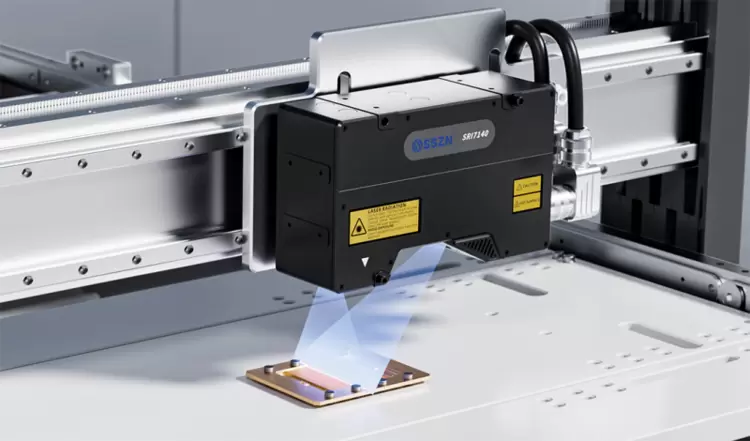

采用深视智能SRI系列三维激光轮廓测量仪，一次完成冷板边框平面度、段差等尺寸检测，实现三维轮廓快速测量。

推荐型号：SRI7140

·X轴重复精度7.5μm，Z轴重复精度0.5μm，20KHz采样频率，兼顾检测精度与节拍；

·单件检测周期＜2秒，满足高速生产需求；

·线激光3D轮廓扫描，一次获取完整三维轮廓，检测结果更加真实、直观。

场景三：冷板台阶厚度检测

检测背景

液冷冷板边缘台阶厚度直接影响冷板安装面的平整度。若台阶厚度存在偏差，将导致冷板安装倾斜，与配套安装面无法实现平行贴合，进而影响散热均匀性，甚至造成装配返工和产品失效。

解决方案

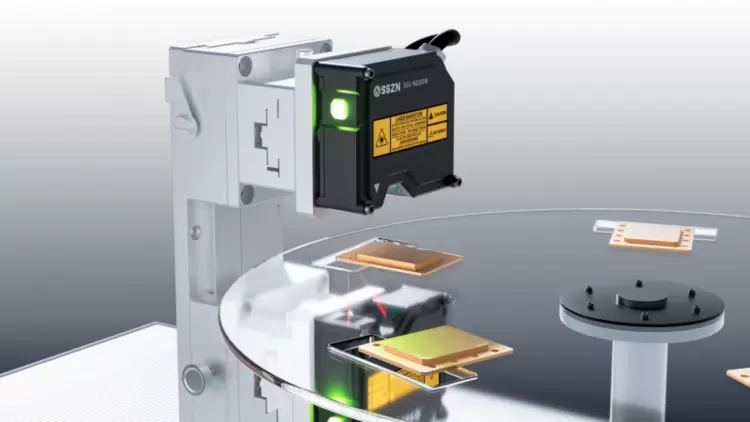

采用深视智能SGI系列激光位移传感器，同步测量冷板四角高度，通过计算获得台阶厚度，实现高精度在线检测。

推荐型号：SGI-N030W

·非接触测量，无接触无损检测，避免工件划伤，提高检测效率；

·大光斑设计，测量稳定，有效抑制表面纹理及反光干扰，数据重复性更佳；

·高精度检测，0.05μm重复精度，精准检测台阶厚度，保障产品品质一致性。

场景四：分歧管接头焊接引导

检测背景

Manifold（分歧管）是连接主机与各出水口、均匀送水的管道分配器。其接头工艺加工时均采用焊接方式，若焊接不佳导致漏水，将直接影响整个散热系统的效率与可靠性。

解决方案

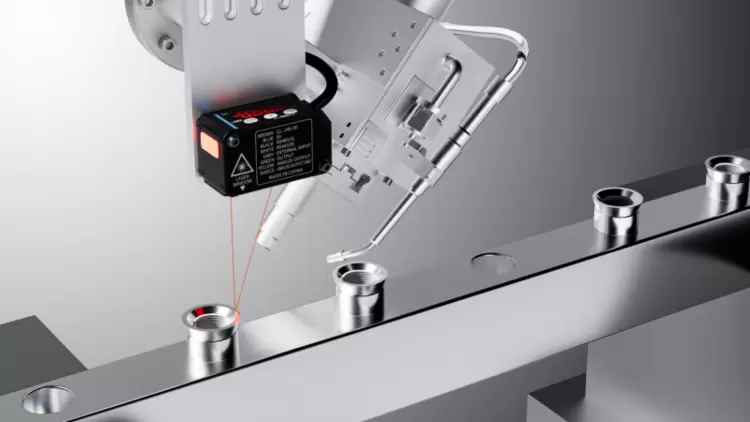

采用深视智能SD系列激光位移传感器，配合旋转机构实现360°环形扫描，引导焊接精准定位。

推荐型号：SDC-100

·非接触测量，避免损伤接头螺纹或密封面；

·点激光±0.1% F.S.高精度定位，找准接头角度及位置，直接引导焊接；

·IP67高防护等级，适应潮湿、粉尘等复杂环境，从源头降低液冷泄漏风险。

深视智能专注于高端工业传感器与科研成像产品的研发与生产，为AI服务器制造提供高精度视觉检测能力。深视智能作为国家专精特新重点“小巨人”企业，已服务全球超 20000 家客户。未来，深视智能将持续深耕AI服务器领域，依托自主研发的工业精密测量产品矩阵，为AI服务器行业提供更智能、更精准的测量工具，携手行业伙伴共建AI智能生态。
