纳祥科技HDMI视频输入+ARC回传数字音频解码器方案，国芯实现影音同步分离

HDMI视频输入+ARC回传数字音频解码器方案，是纳祥科技一款以国产芯片为核心，实现影音同步分离输出的音频分离方案，可应用于智能电视、台式电脑、家庭影音及PS4/PS5等场景。

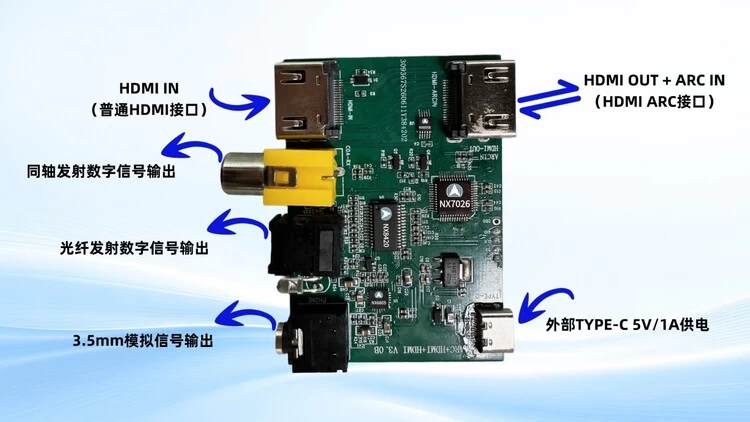

针对传统方案视频走HDMI、音频需额外依赖光纤、同轴或模拟线缆，接口占用多、易受干扰，且部分方案需外挂多个模块、外围复杂、成本高昂等痛点，该方案集成双模式，硬件仅依托NX7026、NX8420、NX605B及NX6805四颗国产芯片与少量元器件，通过2个HDMI接口（其中1个支持ARC回传）、同轴/光纤数字输出、3.5mm模拟输出及TYPE-C供电，即可实现两大核心功能。

HDMI视频输入模式下，外部HDMI源接入普通接口，核心芯片NX7026解析视频与音频流：视频经解码适配后由HDMI ARC接口输出至电视/显示器，音频经NX8420分离解码后从同轴、光纤、3.5mm输出，实现影音同步分离、避免信号衰减。

HDMI ARC音频回传模式下，仅需单根HDMI线连接电视ARC接口（兼容1.4版本以下），NX7026集成高速ARC协议与EDID握手协议，识别并提取数字音频信号，经NX8420完成数字/模拟分离后输出至音响设备/耳机，大幅简化连接逻辑。

参数方面，视频输入模式支持最高4K/60Hz高清输入，支持ARC回传数字信号输入、光纤/同轴数字输出及3.5mm音频输出，即插即用；ARC音频回传模式支持4K/60Hz视频输出并向下兼容、HDMI1.4以下ARC信号输入、光纤/同轴数字及3.5mm模拟输出，采样率32-192KHz，支持PS4/PS5外接耳机、音响和显示器，兼容各类HDMI播放器。

功能模块方面，核心处理芯片采用国产HDMI+ARC音频分离芯片NX7026，集成HDMI接收、ARC音频处理、音频解码功能，无需外挂独立解码芯片；NX8420负责音频优化与输出适配，确保多格式音频精准还原；NX6805为带音量控制的双通道运放芯片，实现模拟音频放大与音量调节；NX605B为高速USB2.0（480Mbps）单路双刀双掷模拟开关芯片，保障信号切换稳定。接口组含2个HDMI接口（1个支持ARC）、同轴/光纤数字接口及3.5mm模拟接口；供电采用TYPE-C 5V/1A输入，搭配LDO 3.3V稳压电路，兼顾低功耗与性能稳定。

该方案外围元件少、成本低，可应用于ARC电视机、台式电脑、笔记本电脑、DVD、家庭影音、智能电视（带ARC音频回传）、PS4/PS5等带HDMI输出接口的外接设备，为多场景提供更优质的音视频传输解决方案。
