中科亿海微中频信号采集存储卡：赋能微波实时数据精准采集与可靠存储

在信息技术迅猛发展的今天，数字信号处理技术已成为通信、无线电等众多领域的基石。作为其关键环节，数字中频信号采集存储不仅支撑着系统性能的提升，也推动了相关应用向高速、精确、实时与高灵活性的方向不断演进。中频信号采集存储技术凭借其在信号保真、抗干扰及可重构性方面的优势，正逐步成为各类高端应用的基础支撑。数字中频信号采集存储是指利用ADC、FPGA实现对信号进行数字化采集、处理和存储传输的过程。该技术在通信、无线电等领域具有重要应用。通过高速ADC将模拟信号转换为数字信号，并在FPGA中进行数字信号处理，将数据存储、传输到外部存储器。

中科亿海微电子科技（苏州）有限公司（以下简称“中科亿海微”）创新推出基于FPGA的中频信号采集存储卡，利用FPGA实现数字中频信号采集和处理，可以提高系统灵活性和性能，适用于需要高速数据处理和实时响应的应用场景。

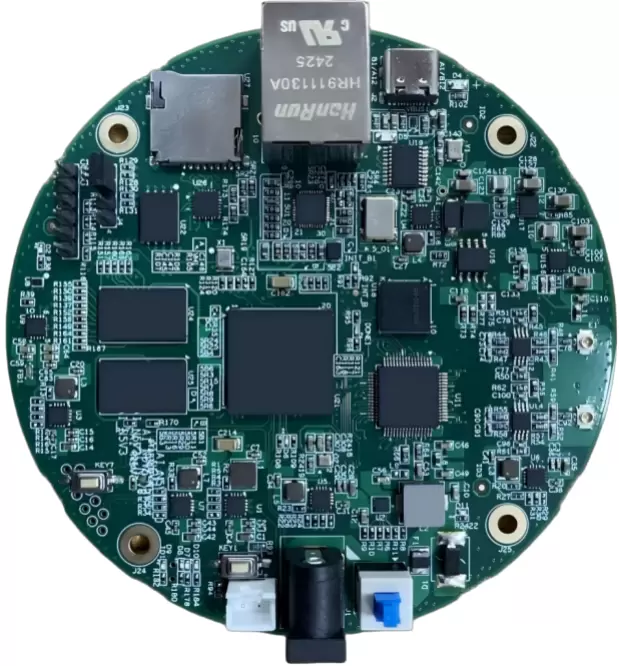

图 中频信号采集存储卡实物图

中频信号采集存储卡主要实现两路中频信号的数据采集，模拟信号输入幅度为5Vpp，采集频率10MHz～50MHz区间可调，将两路信号存储到外部存储模块，且具备通过千兆以太网将采集数据实时传输的功能。板卡为直径10cm的圆形，以适应外部结构。

硬件设计主要由电源单元、ADC采集单元、FPGA单元、DDR模块单元、SD卡存储单元和千兆网通信单元组成。电源单元采用5V直流电源供电或者3.7V电池供电；FPGA单元主要实现ADC数据采集、存储、发送功能；DDR模块实现1GB的数据缓存；SD卡存储单元实现单包1GB连续时间数据、可存储多包的数据离线存储；千兆网通信单元采用RTL8211FD实现通过千兆网将数据实时传输到上位机的功能。外设接口主要包括USB总线接口、SD/SDIO接口、以太网接口等。

【方案优势】

强大的数据采集能力：中频信号采集存储卡具有高速高精度的数据采集能力，能够同步采集多路输入信号，并进行高速数据处理、高速数据传输和大容量快速中频信号采集存储。

丰富的外设接口：中频信号采集存储卡具有丰富的外设传输接口，能够适应更多不同类型的外设，满足用户在不同场景下的需求。

【典型应用】

中频信号采集存储卡可应用于通信、无线电等微波实时数据采集场景，可实现两路10MHz～50MHz、12bit数据ADC采集，可存储单包1GB连续时间数据、连续多包的实时数据，同时可实现千兆网实时往外传输数据。

关于中科亿海微

中科亿海微电子科技（苏州）有限公司，成立于2017年1月，是“可编程芯片与智能微系统”技术领域的国家专精特新“小巨人”企业、国家高新技术企业、苏州市姑苏领军企业和江苏省潜在独角兽企业。公司以“可编程逻辑IP核与EDA工具”为技术特色，以FPGA、自适应SoC、可重构计算系统等产品设计与服务为主营业务。

公司坚持全正向设计技术路线，自主研制具有高可靠性的嵌入式可编程电路IP核、可编程逻辑芯片、EDA软件与可重构系统，提供具有高性能和自适应计算的行业解决方案和集成电路设计服务，满足智能制造、现代通信、能源电力、轨道交通、汽车电子、广电传媒、地质勘探、金融科技、电子政务、医疗器械、测试测量等业务领域的应用需要。
