中科亿海微1553B通信板：赋能航空电子系统实时数据交互与高可靠通信

在航空领域，通信系统的实时性、确定性和抗干扰能力至关重要。MIL-STD-1553B总线标准作为一种经典的航空电子数据总线协议，长期以来被广泛用于各类飞行器、任务系统和地面保障设备中，以实现子系统间可靠、同步的数据传输。

为满足国内对高性能1553B总线产品的自主可控需求，中科亿海微电子科技（苏州）有限公司（以下简称“中科亿海微”）创新推出基于自研的1553BIP软核和EQ6HL45S型FPGA芯片开发的1553B通信板，是一种用于航空领域的通信设备组件。基于MIL-STD-1553B标准，该组件能够有效支持复杂系统中的数据交换需求。可以直接对接到具有标准MIL-STD-1553B总线数据接口的数据处理板卡，也能让计算机方便的连接到MIL-STD-1553B总线上，实现MIL-STD-1553B总线协议的连接通讯。板卡可广泛应用于航空电子中关于MIL-STD-1553B总线的系统、设备的搭建、维护、测试及故障检修等工作，同时，该板卡也可应用于广大的科研机构和高校，作为MIL-STD-1553B总线项目研发测试专用。

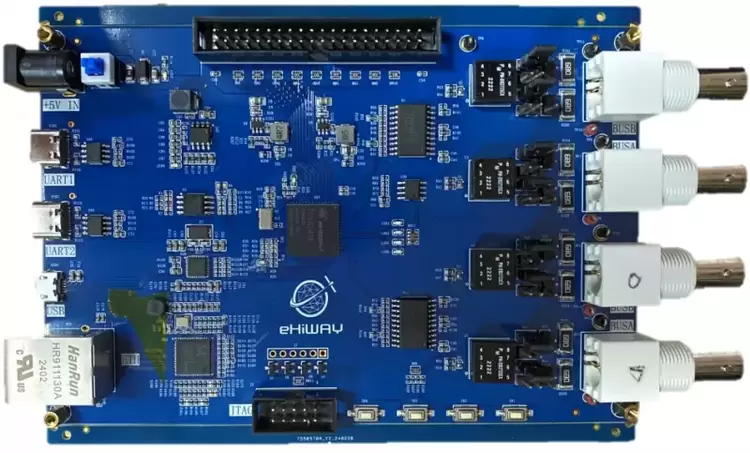

图 1553B通信板实物图

1553B通信板是基于中科亿海微自研的FPGA、1553B IP软核、1553B收发器和隔离变压器构成的1553B通信板卡原型样机。

1553B通信板由FPGA、电源模块、串口通信模块、以太网通信模和1553B接口模块组成。板卡基于EQ6HL45S-F1CSG225FPGA作为核心器件，用于控制板卡的所有接口。FPGA内置FLASH闪存芯片存储FPGA的固件内容，并在启动时自动加载。该板卡提供两个双冗余或四个单冗余1553B总线通道，这些通道由亿海微经过现场验证的IP软核、分立式收发器和变压器构成。每个收发器都独立连接到FPGA的相应通道，从而在每个通道中独立实现1553B总线控制器BC、1553B总线远程终端RT和1553B总线监控BM的所有功能。另外该板卡具有数字分立输入输出I/O，电平标准为LVCMOS3V3，可用于通用IO、扩展IO。板卡具有串行接口，由2个RS-232转USB收发器实现。板卡具有以太网通信接口，实现千兆速率网口通信。

【典型功能】

●数据采集：实时采集传感器数据，并将其传输到主机；

●状态监测：监测设备状态，进行故障诊断和维护；

●系统集成：将不同功能模块集成在同一总线上，提高系统的灵活性和可扩展性。

【方案特点】

●支持网络接口、USB2.0、串行UART接口；

●该板子可以定制各种配置和总线接口。多功能，双功能和单功能配置，支持可编程重复配置；

●每个通道为A、B双冗余总线；

●采用FPGA设计实现的BC、RT和BM功能，支持LocalBus接口或UART通信访问；

●所有通道均兼容MIL-STD-1553B标准，每个通道可配置为BC或RT或BM；

●提供变压器耦合和直接耦合两种总线耦合方式，用户可选择；

●1Mbps标准数据传输率；

●单功能可设置BC/RT/BM一种工作模式，每通道64K字（16bit）共享RAM；

●灵活的数据缓冲，每个子地址可根据需要动态分配不同大小的缓冲区；

●34个数字离散I/O；

●单电源5V供电，功耗不超过1.5W；

●低功耗和低散热。
