硬科技突围：一颗中国芯片，如何破解AI算力的“存储墙”难题？

在全球人工智能竞赛进入白热化的今天，一股“寂静的洪流”正在算力底座深处涌动。当业界将绝大部分目光聚焦于GPU的算力峰值时，一个更为隐蔽却致命的瓶颈——“存储墙”——正严重制约着千亿级大模型的实际效能。特别是在推理场景中，为注意力机制服务的KV Cache，其巨大的容量需求与严苛的延迟要求，让无数高端GPU的算力在等待数据的过程中被悄然“闲置”。

近日，一家名为绿算技术的中国公司，发布了一款可能改变游戏规则的芯片产品，试图从系统架构的底层，为这道高墙打开一个缺口。

一场瞄准“黄金微秒”的精准狙击

“这不是一次简单的国产替代，而是一次针对AI负载的体系化重构。”绿算技术研发负责人向记者表示。他们推出的，是一款基于自主IP的NVMe over Fabrics桥接芯片（擎翼）原型。

NVMe-oF技术并非新概念，它本是数据中心实现存储资源池化、构建解耦架构的关键。然而，绿算技术的突破在于，首次将这项通用技术，深度锤炼为专为AI大模型KV Cache场景服务的“超高速数据通道”。

其核心目标极其明确：将GPU显存中“住不下”的KV Cache，卸载到由标准NVMe SSD构建的庞大存储池中，并且必须保证访问延迟足够低——低至20微秒以内。这个数字，是确保大模型能够流畅进行实时推理交互的关键阈值。

“业界过去要么选择昂贵到无法规模化的HBM显存扩容，要么忍受软件方案带来的上千微秒延迟。我们的目标，就是在性价比与性能之间，开辟出‘黄金微秒’这一最优路径。”该负责人解释道。

架构重塑：从“缓慢爬楼”到“数据高铁”

为实现这一目标，绿算技术选择了最艰难但最彻底的路径：全硬件卸载。

在传统方案中，一个来自网络的存储访问请求，需要经历网卡、CPU、内存、操作系统协议栈、多次数据拷贝，最后才能抵达SSD，过程如同在城市街道中多次换乘。

而在这颗芯片内部，设计团队构建了一条 “数据高铁”。通过自主设计的七大核心IP核协同工作——从网络包的物理层接收、RDMA协议解析，到NVMe命令转换，直至通过PCIe写入SSD——全部在硬件逻辑中一气呵成，无需CPU介入，实现了零拷贝传输。

尤为关键的是，芯片内集成了一个智能的预取与缓存管理引擎。它能够学习Transformer模型的注意力访问模式，主动预取数据，将看似随机的KV Cache访问，变得更为有序和高效。

实测数据背后的商业价值

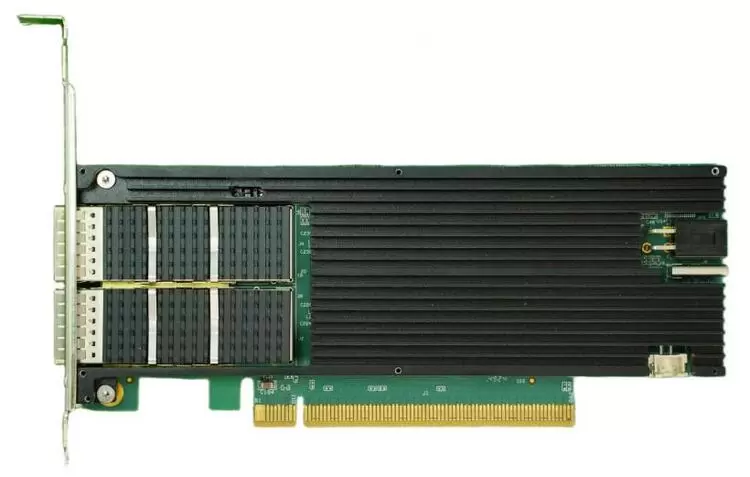

根据绿算技术提供的在自研LightBoat 2300加速卡上的测试报告，该原型方案取得了令人瞩目的成绩：489万次4KB随机读取每秒的IOPS，以及高达21.8 GB/s（单卡双100Gbe）的顺序读取带宽。这几乎达到了理论峰值，在实际的业务场景它足以应对数百个并发请求对海量KV数据的随机抓取。

“擎翼”存储ASIC卸载芯片原型

更值得关注的是其能效表现。在提供极致性能的同时，芯片级典型功耗小于10瓦(设计目标)。对比动辄数百瓦的GPU，这一功耗几乎可以忽略不计，但对于构建绿色、集约化的超大规模智算中心而言，其乘数效应带来的电费节约将是天文数字。

“擎翼”NVMe-oF ASIC芯片架构图

“我们的价值不仅在于单颗芯片的性能。”绿算技术市场总监指出，“在于它提供了一种革命性的成本结构。”他算了一笔账：使用该方案将KVCache扩展至TB级，其成本可能仅为单纯依靠顶级HBM显存扩容方案的十分之一甚至更低。这为AI公司在大规模部署千亿模型服务时，提供了至关重要的经济性保障。

生态与未来：能否撬动产业格局？

任何底层硬件的成功，都离不开与现有生态的融合。对此，绿算技术显得颇有信心。该芯片方案兼容英伟达GPU Direct Storage技术，并可被CUDA环境直接识别为标准NVMe设备。这意味着主流推理框架如vLLM、TensorRT-LLM等，理论上无需修改代码即可获得能力提升。

目前，该公司已与国内多家头部云厂商及大模型企业启动概念验证测试。行业观察人士认为，此类专用加速芯片的涌现，标志着AI算力竞争正从单一的“算力芯片竞赛”，演进到“系统级效率竞赛”。谁能从计算、存储、网络的协同优化中挤出更多性能、节约更多成本，谁就将在下一阶段的商业落地中占据主动。

绿算技术的这次尝试，无疑为国产AI基础设施的全栈创新提供了一个充满想象力的注脚。这颗小小的芯片，能否真正穿透“存储墙”，成为激活AI算力潜能的“关键一子”？市场和技术将共同给出答案。
