赛德半导体，以半导体玻璃技术撬动先进封装新蓝海

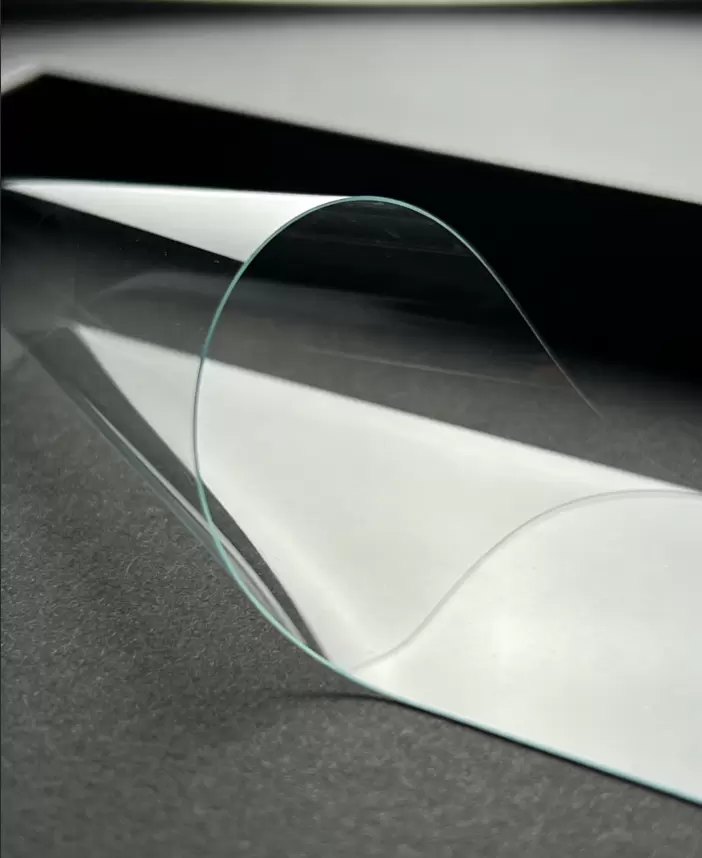

在折叠屏市场持续升温的背景下，一家专注于泛半导体材料湿法处理的厂商——赛德半导体，正悄悄将目光投向更广阔的半导体玻璃赛道。这家成立于2020年的企业，凭借自主研发的全过程湿化学法工艺，已在国内超薄柔性玻璃领域拿下市占率第一的位置。如今，其技术延伸正触及半导体封装领域最前沿的玻璃通孔技术。

半导体玻璃，正成为下一代芯片封装的关键材料。赛德半导体基于UTG积累的微纳加工能力，已布局TGV先进封装工艺。与传统的有机封装基板相比，玻璃基板具备极低的介电损耗、优异的尺寸稳定性和更高的平整度，能够实现更高密度的芯片互连。赛德团队掌握的光刻与蚀刻工艺，可在玻璃表面制作微米级通孔和微结构，为2.5D/3D封装提供高性能中介层。同时，公司还在推进基于玻璃基板的主动液冷散热方案，利用微通道设计直接对芯片热点进行精准散热，这在高功率计算场景中尤为关键。

不仅如此，赛德半导体还将玻璃加工能力延伸至航天太阳翼领域。空间用特种玻璃需同时满足耐辐照、超薄、柔性可弯折和国产化等严苛要求，而赛德的湿化学处理工艺恰好契合这一需求。公司已在越南规划新产线，面向三星、苹果等全球客户的移动、IT及车载应用提供UTG产品，并同步推进半导体级别化学品的量产。

从消费电子到半导体封装，再到商业航天，赛德半导体正在用一套核心的湿法处理技术，重新定义半导体玻璃的边界。随着TGV、微流道液冷等应用的验证推进，这家杭州企业或许将成为国内玻璃基先进封装领域不可忽视的力量。
